适用范围

ZN85-40.5户内真空断路器适用于额定电压40.5kV，三相交流50Hz的户内高压设备，可供工矿企业、 发电厂及变电站作为分合负荷电流、 过载电流、 短路电流之用，并适用于频繁操作场合。

使用环境条件

海拔高度：不超过2000米；

环境温度：上限为+40℃，下限为-15℃；

相对湿度：日平均值不大于90%，月平均值不大于90%；

地震烈度：不超过8度；没有火灾爆炸危险，没有剧烈震动及化学腐蚀等严重污秽的场所。

结构特点

断路器采用灭弧室在上，机构在下的整体布置的结构，利于调试。

采用空气与有机材料复合绝缘结构，设计紧凑，重量轻。

可配美国Cutler-Hammer公司的真空灭弧室和国产ZMD真空灭弧室，两种灭弧室采用纵磁场灭弧，低截流，非对称开断性能好。

简单的弹簧操作机构，10000次操作免维护。

丝杠推进机构，省力、平稳、自锁性能好。

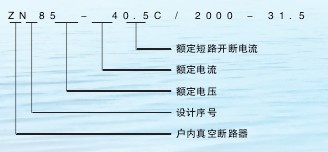

型号及含义

ZN85-40.5永磁断路器产品型号有

ZN85-40.5/1250-25,ZN85-40.5/1250-31.5

ZN85-40.5/1600-25,ZN85-40.5/1600-31.5

ZN85-40.5/2000-25,ZN85-40.5/2000-31.5

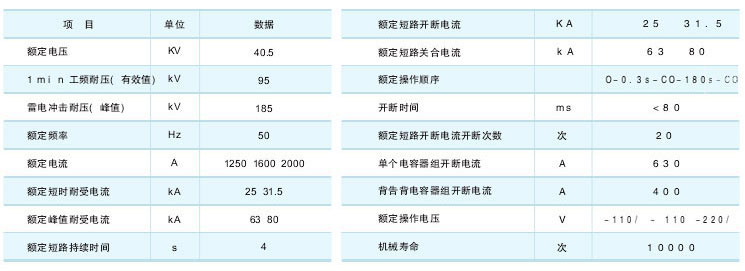

主要技术参数

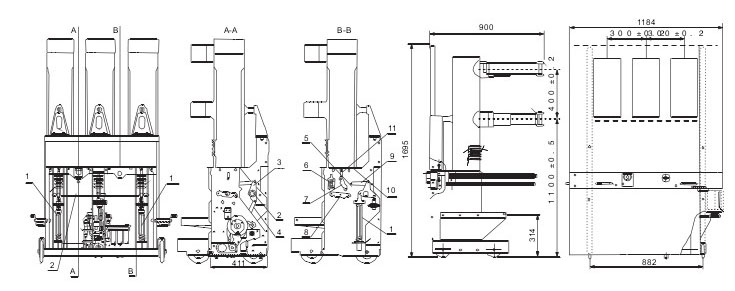

外形及安装尺寸
